Всесторонний анализ топливного бака нефтяной цистерны полуприцепа грузовика: от структуры до применения, освоение всех ключевых знаний в одной статье

Вы когда-нибудь замечали на дороге топливный цистерный полуприцеп и задавались вопросом о его сложных функциональных компонентах? Возможно, вы планируете приобрести автомобиль для своего бизнеса, но чувствуете растерянность в выборе подходящей модели? Или, может быть, вы инженер, стремящийся глубже понять конструкцию топливного цистерного полуприцепа? Давайте вместе разберёмся в его особенностях.

Тяжёлые цистерны-полуприцепы, о которых мы говорим, обычно называют топливными цистернами или просто цистернами-полуприцепами. Эти транспортные средства предназначены для перевозки больших объёмов жидкостей, газов, сыпучих материалов и навалочных грузов. В связи с разнообразием перевозимых жидких грузов, топливные цистерны объёмом 42000 литров также представлены различными типами. Внутренняя структура каждой модели уникальна и полностью зависит от типа груза, перевозимого цистерной объёмом 45000 литров — будь то жидкость, газ или порошок. Кроме того, сама цистерна может иметь различные конструкции, например, быть под давлением или с теплоизоляцией.

Топливные цистерны, обычно называемые цистернами объёмом 45000 литров, специально разработаны для перевозки жидкостей, таких как бензин и дизельное топливо. Цистерна такого типа обычно имеет один отсек для загрузки одного вида груза, но в особых случаях внутри могут быть предусмотрены перегородки, если требуется перевозить несколько видов грузов.

При изучении полуприцепов-цистерн объёмом 5000 литров необходимо учитывать несколько аспектов. Во-первых, форма цистерны, тип и размер перевозимого груза являются ключевыми факторами, определяющими функциональность цистерны объёмом 50 кубометров. Кроме того, охлаждающая способность, способность к повышению давления и устойчивость к кислотам также могут варьироваться в зависимости от конкретных условий применения.

Далее мы подробно рассмотрим различные типы полуприцепов-цистерн объёмом 60 кубометров, такие как порошковые цистерны и изолированные цистерны, а также их уникальные функции и сферы применения. Также будут затронуты профессиональные вопросы, такие как материалы изготовления, методы проверки компонентов и технология производства цистерн для полуприцепов.

Кроме того, мы обсудим меры безопасности при управлении топливным цистерным полуприцепом, ключевые моменты технического обслуживания, а также вопросы покупки и выбора подходящего полуприцепа-цистерны. Давайте вместе изучим эти аспекты, связанные с топливными цистернами объёмом 42000 литров.

Топливная цистерна 45000 литров

Бензин и дизельное топливо являются незаменимыми источниками энергии для многих транспортных средств. Поэтому распространённые на рынке топливные цистерны часто оснащены несколькими отсеками для удовлетворения различных потребностей в перевозке. Почему же цистерны должны иметь несколько отсеков? Основных причин две:

Первая причина — эффективность. Цистерна объёмом 500 галлонов с несколькими отсеками может перевозить несколько видов жидкостей одновременно, что не только снижает затраты на транспортировку, но и помогает экономить топливо и сокращать время в пути. В отличие от этого, перевозка разных жидкостей разными полуприцепами-цистернами менее эффективна.

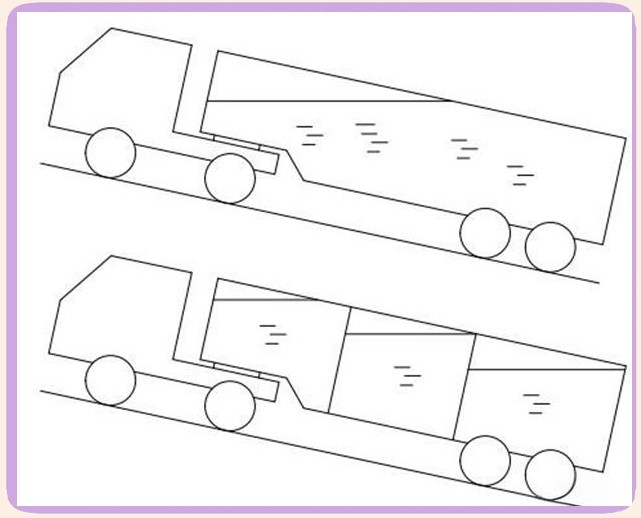

Во-вторых, конструкция с несколькими отсеками также способствует обеспечению стабильности перевозки. При подъёме в гору жидкость в цистерне начинает колебаться. Если груз слишком большой, эти колебания могут привести к изменению центра масс, что, в свою очередь, влияет на устойчивость оси и транспортного средства. Несколько отсеков в полуприцепах-цистернах эффективно снижают изменения нагрузки на ось, обеспечивая стабильное движение трёхосного топливного полуприцепа и предотвращая возможные аварии, такие как опрокидывание.

Принцип работы полуприцепа-цистерны с несколькими отсеками

Далее мы подробно рассмотрим принцип работы полуприцепов-цистерн с несколькими отсеками. В процессе производства производители трёхосных топливных полуприцепов обычно используют такие материалы, как углеродистая сталь, нержавеющая сталь или алюминиевый сплав, для создания различных цистерн. Каждый из этих материалов имеет свои особенности, преимущества и недостатки. Давайте проанализируем их по очереди.

Чертеж топливной цистерны

Преимущества полуприцепов из углеродистой и нержавеющей стали заключаются в следующем: во-первых, сталь обладает отличной прочностью, что делает полуприцеп более долговечным и менее подверженным повреждениям; во-вторых, цена стали относительно доступна, особенно в развивающихся странах, где её использование более распространено; кроме того, углеродистая сталь обладает отличной свариваемостью и легко удовлетворяет различные сварочные потребности; также сталь менее склонна к образованию трещин под напряжением, что является распространённым явлением для алюминиевых сплавов. Кроме того, нержавеющая сталь обладает превосходными антикоррозийными свойствами, что делает её особенно подходящей для перевозки грузов, требующих высоких гигиенических стандартов, таких как пищевые продукты.

Однако использование углеродистой стали также имеет определённые недостатки. Из-за высокой плотности углеродистой стали её вес относительно велик. В то же время, чтобы предотвратить коррозию углеродистой стали, обычно требуется оцинковка или покрытие её поверхности. Эти факторы необходимо учитывать при использовании углеродистой стали.

Цистерна из углеродистой стали

Цистерна из углеродистой стали не только обладает высокой прочностью и долговечностью, но и имеет умеренную цену, что делает её очень подходящей для различных транспортных нужд. Её отличная свариваемость и устойчивость к трещинам под напряжением позволяют ей сохранять стабильные характеристики в различных суровых условиях. Однако следует учитывать, что углеродистая сталь имеет высокую плотность, поэтому её вес относительно большой. Для обеспечения долговременной устойчивости к коррозии поверхность обычно требуется оцинковывать или покрывать. Эти факторы необходимо учитывать в практическом применении.

Цистерна из нержавеющей стали

Цистерны из алюминиевого сплава обладают значительными преимуществами по сравнению с традиционными цистернами из углеродистой стали. Их лёгкий вес позволяет перевозить больше жидкого груза, одновременно повышая безопасность и устойчивость полуприцепа. Кроме того, антикоррозийные свойства алюминиевого сплава гарантируют, что он не будет загрязнять перевозимую жидкость. Однако у алюминиевых сплавов есть и недостатки, такие как относительно низкая прочность — примерно в два раза меньше, чем у стали, — и высокая чувствительность к трещинам под напряжением. Кроме того, процесс сварки алюминиевого сплава относительно сложен, а стоимость высока. Эти факторы необходимо учитывать в практическом применении.

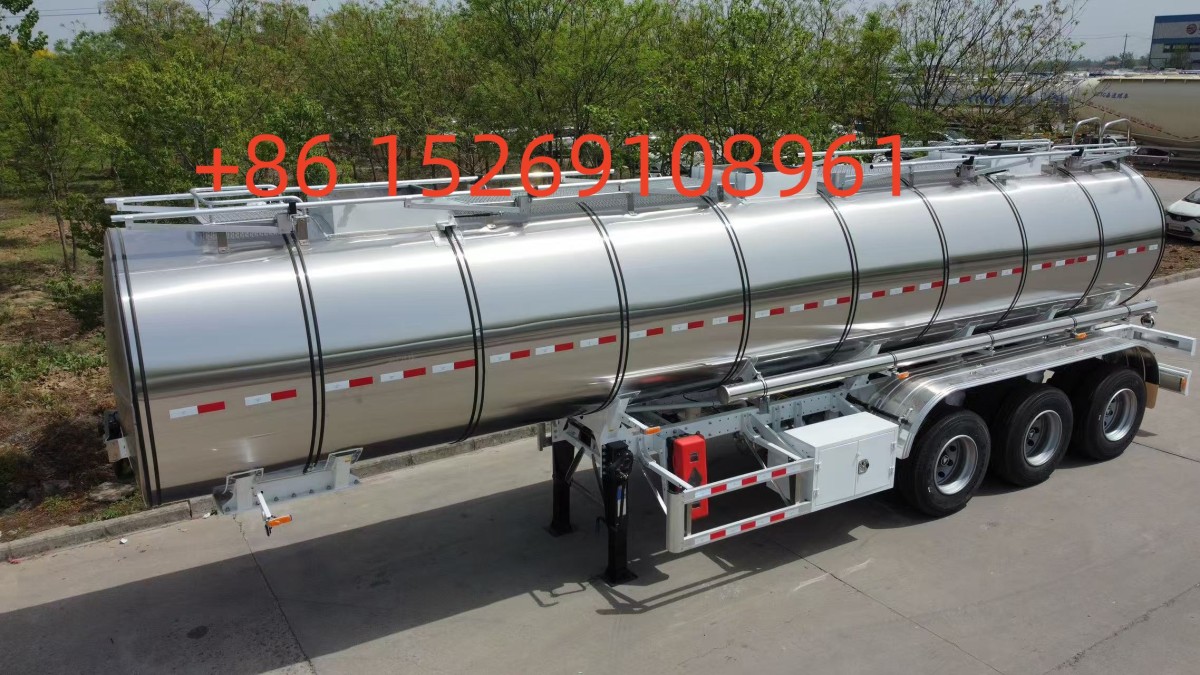

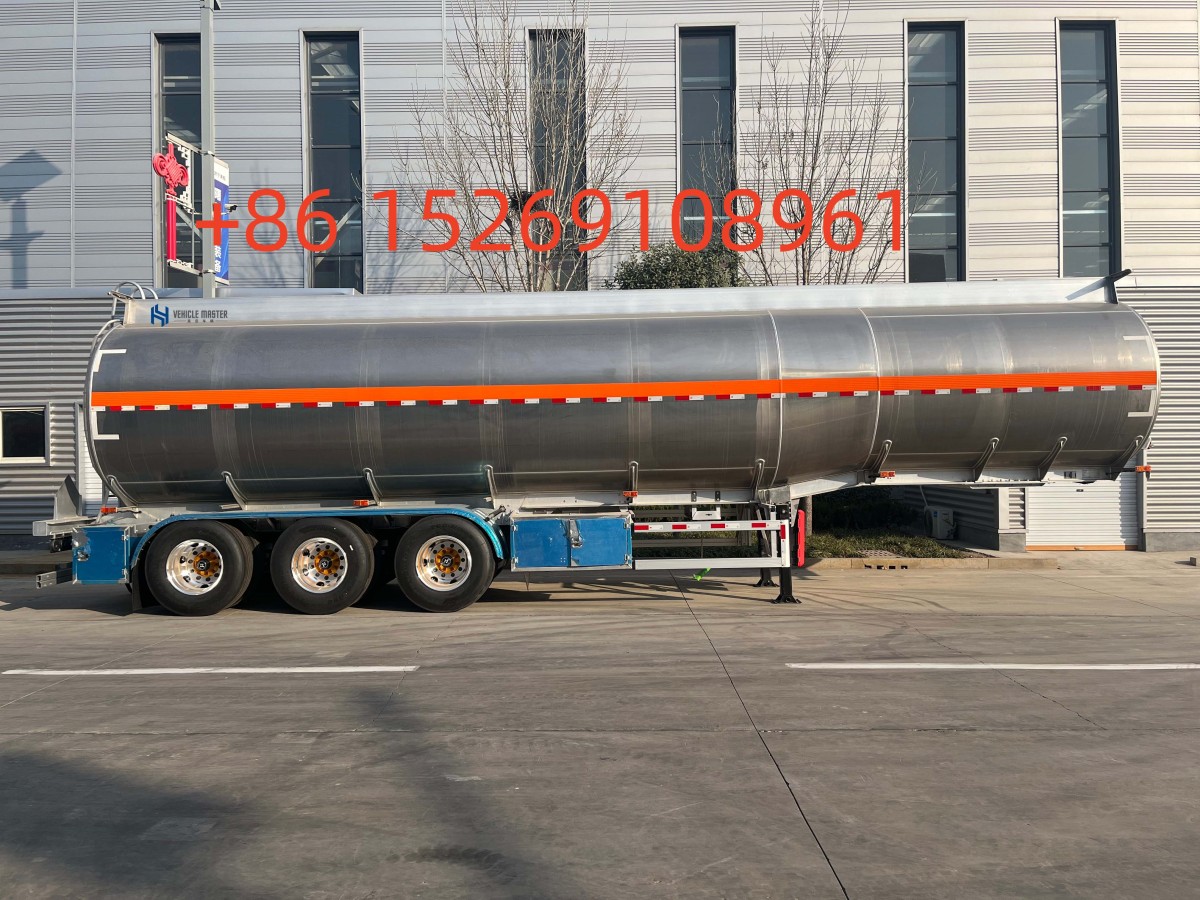

Цистерна из алюминиевого сплава

Выбор материала для топливных цистерн напрямую влияет на их цену и грузоподъёмность. Хотя алюминиевые полуприцепы лёгкие и обладают антикоррозийными свойствами, их прочность относительно низкая, а стоимость высока. При выборе необходимо учитывать фактическое использование и бюджет полуприцепа-цистерны объёмом 50000 литров. Если требуется высокопроизводительная и доступная по цене цистерна, стальной полуприцеп может быть более подходящим вариантом.

Стоит отметить, что хотя прочность алюминиевых полуприцепов уступает стали, их грузоподъёмность нельзя игнорировать. Алюминиевые полуприцепы также способны перевозить большие объёмы топлива для удовлетворения практических потребностей.

Кроме того, топливные цистерны бывают различных форм, включая круглые, овальные и прямоугольные. Их центры тяжести различаются, причём круглые и овальные формы чаще встречаются в больших полуприцепах-цистернах из-за требований к устойчивости.

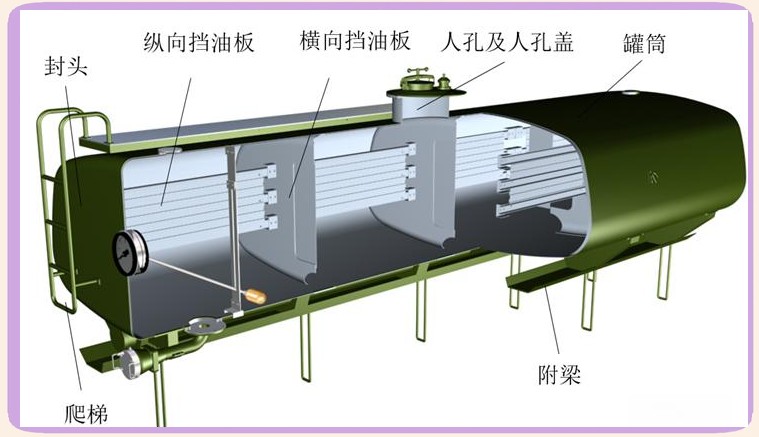

Конструкция и изготовление овальной топливной цистерны 54000 л

Корпус топливной цистерны состоит из днища и обечайки. Обечайка изготавливается путём навивки и сварки стальных листов, а днище формируется с использованием технологии ротационной вытяжки и штамповки. Такая конструкция позволяет нефтяной цистерне-полуприцепу соответствовать требованиям по грузоподъёмности, одновременно обладая определённой устойчивостью и долговечностью.

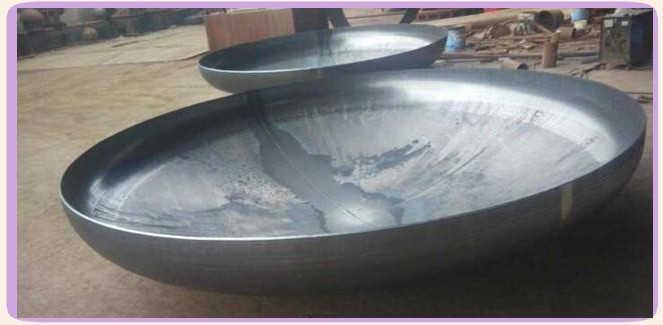

Днище цистерны изготавливается методом ротационной штамповки, при котором осуществляется непрерывная локальная штамповка при определённой температуре для обеспечения точности и долговечности. Для обеспечения точности сварки между обечайкой и днищем допуск округлости должен контролироваться в пределах 3 мм. Кроме того, для уменьшения колебаний жидкости в цистерне были разработаны продольные и поперечные маслоотбойники. Эти элементы эффективно снижают поперечные и осевые колебания жидкости, а люк диаметром не менее 550 мм на поперечных маслоотбойниках облегчает обслуживание и ремонт.

Для повышения эффективности поперечного маслоотбойника мы предусмотрели установку двух или более люков в зоне перегородки, причём люки располагаются в шахматном порядке внутри отсека цилиндра. Кроме того, конструкция включает ключевые компоненты, такие как крышки люков, дыхательные клапаны и датчики утечки. Конструкция крышки люка, особенно крышки топливной цистерны, имеет решающее значение, поскольку её компоненты необходимы для обеспечения безопасности цистерны.

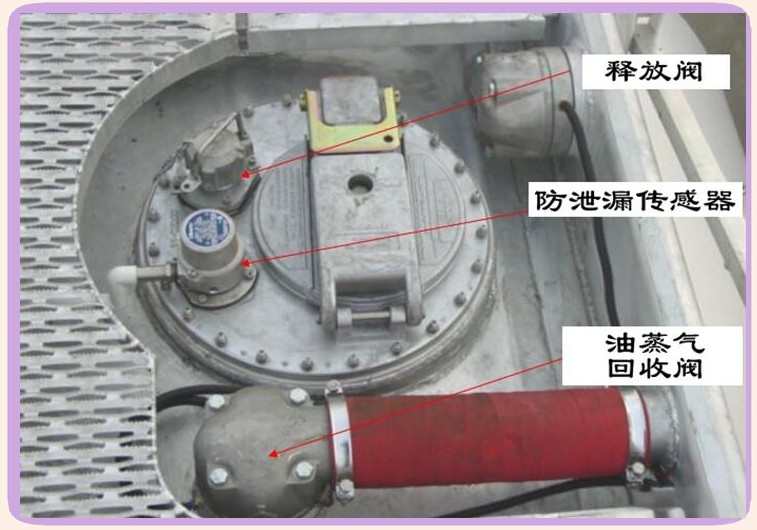

Крышка люка

Дыхательный клапан, также известный как предохранительный клапан, является обязательным компонентом крышки люка. Его основная функция — автоматически регулировать давление внутри топливного бака, поддерживая его в безопасном диапазоне. Это не только помогает защитить бак, но и эффективно снижает потери летучих веществ.

Корпус дыхательного клапана изготовлен из никель-хромовой нержавеющей стали, а остальные компоненты — из кислотостойкой нержавеющей стали, что обеспечивает отличную коррозионную стойкость. Каждый отсек, будь то небольшой, средний или крупный топливный бак, оснащён дыхательным клапаном для полного контроля и регулирования давления.

Датчик утечки

Как важное сигнальное устройство на крышке люка, датчик утечки немедленно подаёт сигнал при быстром изменении уровня жидкости в баке. Его функция заключается не только в предупреждении операторов о процессе наполнения, но и в своевременном отключении сигнала при опорожнении сливного отверстия бака, предоставляя операторам точную информацию.

Клапан рекуперации паров

Пары летучих веществ могут эффективно возвращаться в бак через клапан рекуперации паров, снижая вероятность утечки. Кроме того, установлены другие устройства для эффективной концентрации и повторного использования паров.

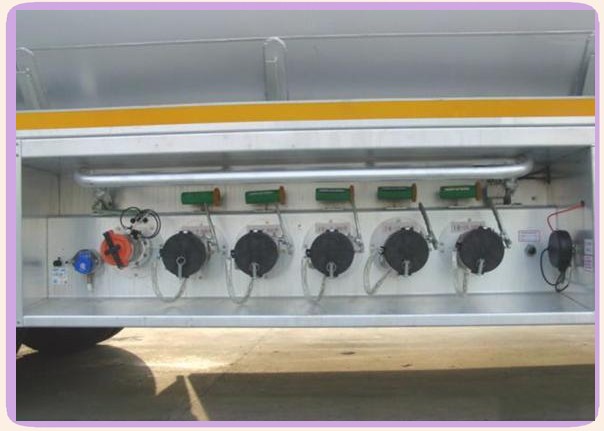

Система топливопроводов

Система топливопроводов состоит из нескольких клапанов, включая нижний клапан, клапан рекуперации паров и выпускной топливный клапан. Эти клапаны играют важную роль в работе цистерны. Например, нижний клапан может быстро перекрыть трубопровод в случае аварии, обеспечивая безопасность груза и персонала; клапан рекуперации паров эффективно снижает утечку паров и защищает окружающую среду.

Для безопасной эксплуатации цистерны объёмом 45000 литров рекомендуется, чтобы водитель перед загрузкой цистерны объёмом 2000 литров тщательно проверял состояние каждого клапана. Это не только помогает своевременно выявлять и устранять проблемы, но и обеспечивает безопасность.

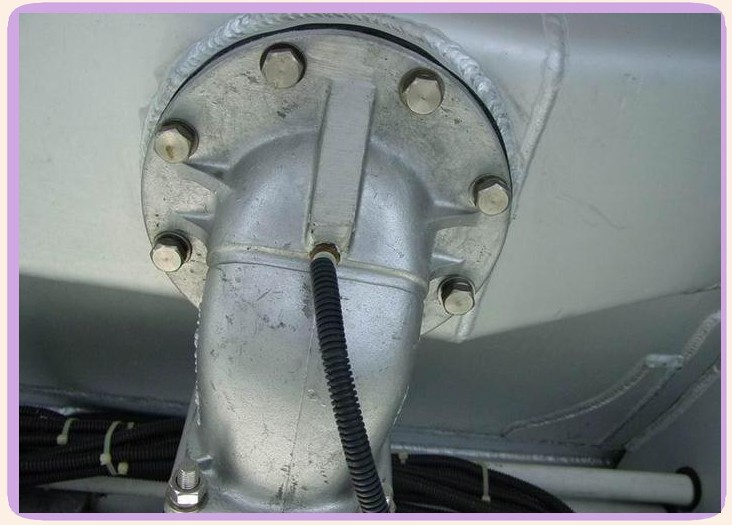

Нижний и выпускной топливный клапан

Нижний клапан — это важный компонент системы топливопроводов, который может быстро перекрыть трубопровод в случае аварии, обеспечивая безопасность груза и персонала. Выпускной топливный клапан спроектирован в соответствии с принципами гидродинамики, что позволяет быстро снижать внутреннее давление при сливе жидкости, обеспечивая бесперебойный процесс. Специальная внутренняя конструкция дополнительно гарантирует отсутствие утечек при разборке соединений, обеспечивая безопасную работу цистерны.

Выпускной топливный клапан

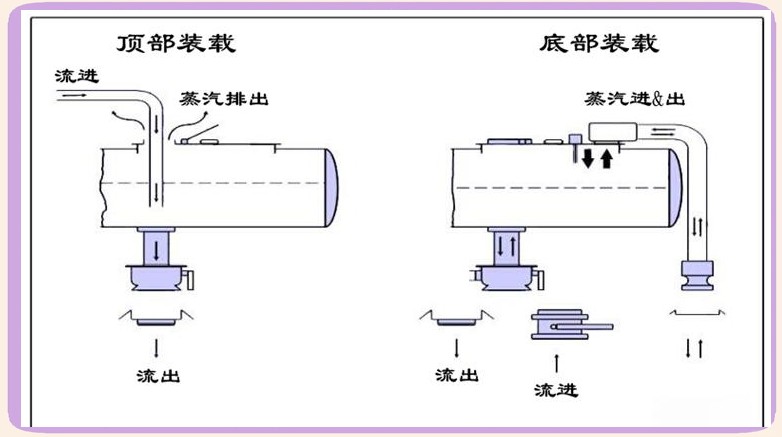

При загрузке топлива или жидкости в цистерну обычно доступны два варианта: верхняя или нижняя загрузка. Оба метода имеют свои преимущества и недостатки.

Хотя верхняя загрузка удобна, она сопряжена с серьёзными рисками. Поскольку бензин и другие топлива при верхней загрузке испаряются в воздух, это не только увеличивает риск взрывов на заправочных станциях, но и приводит к потерям груза. Кроме того, испарения угрожают здоровью работников, поэтому следует избегать этого метода. Также процесс верхней загрузки обычно занимает больше времени.

В отличие от этого, нижняя загрузка рекомендуется как более безопасный и эффективный вариант. Она подходит для различных видов топлива и жидкостей. При нижней загрузке скорость загрузки выше, а безопасность работников обеспечена, поскольку бензин циркулирует внутри системы без риска взрыва. Таким образом, с точки зрения безопасности и эффективности нижняя загрузка является предпочтительным выбором.

Загрузка цистерны

На этом наше обсуждение топливных цистерн объёмом 38000 литров подошло к концу. Спасибо за внимание. Надеюсь, вы поставите лайк и окажете поддержку. Ваша поддержка — это мотивация для дальнейшей работы!
